LCS Система дистанционного мониторинга бассейнов

Версия LCSa

Версия LCSe

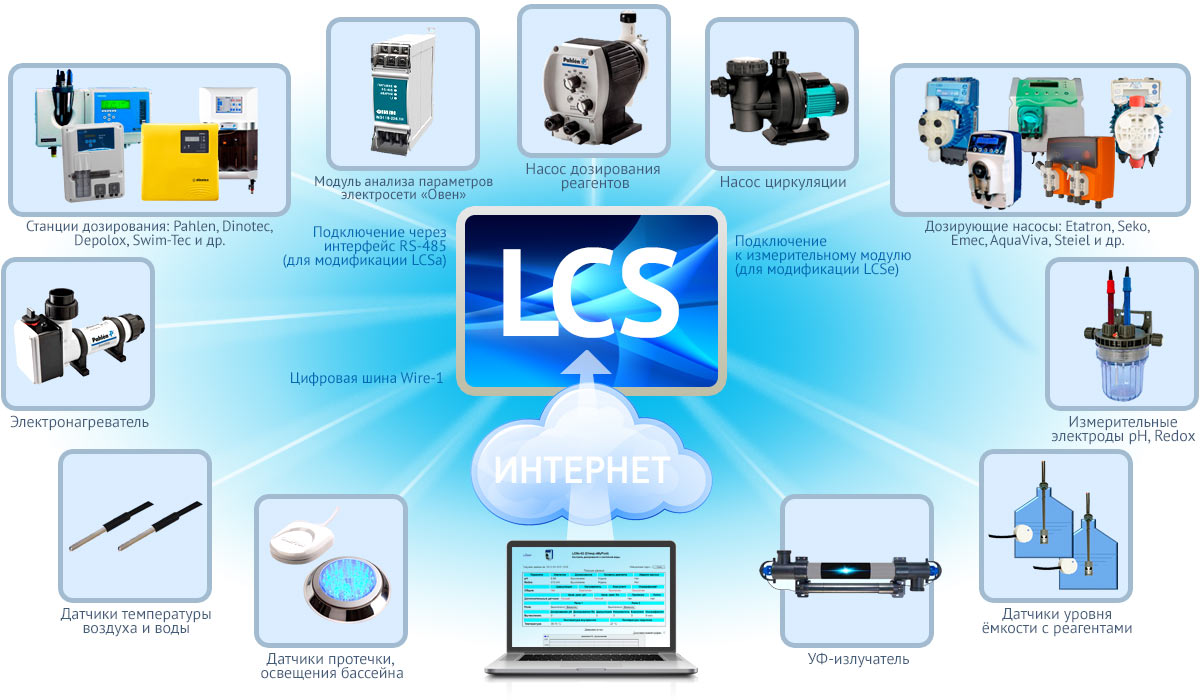

Типовая схема применения системы мониторинга LCS

Пользовательский режим

Пользовательский режим

Режим администрирования

Режим администрирования

Режим администрирования

Правильно организованный мониторинг системы водоподготовки бассейна — это залог безопасности и комфорта его использования, а также его экономной эксплуатации.

Система дистанционного мониторинга бассейнов LCS (Local Communication Server) является инновационной отечественной разработкой и предназначена для удаленного контроля и управления дозирующим оборудованием водоподготовки частных и общественных бассейнов через сеть Интернет

Система LCS также поддерживает удаленный мониторинг и управление прочим вспомогательным оборудованием, обеспечивающим функционирование бассейна.

Функции системы LCS

  • удаленный WEB-мониторинг:
    • оборудования без встроенного функционала дистанционного наблюдения и управления, но со встроенным цифровым интерфейсом (разъемом на плате) для подключения дополнительных коммуникационных модулей (RS-485, RS-232, Ethernet и т.п.);
    • параметров водоподготовки и состояния оборудования, не имеющего никаких внешних интерфейсов. Получение информации об измеряемых параметрах воды система LCS осуществляет посредством встроенного измерительного модуля;
    • вспомогательного оборудования, устанавливаемого в технических помещениях бассейнов: циркуляционных насосов, электронагревателей, станций дозации коагулянта, ультрафиолетовых облучателей, станций автоматического долива воды и прочего оборудования, работающего от электросети;
    • температуры воды и воздуха, потока воды, уровня хим. реагентов; обнаружение воды на полу в помещении (при подключении соответствующих датчиков);
    • параметров электросети с помощью дополнительного модуля анализа напряжения;
  • сбор и хранение в долговременном архиве информации об измеряемых параметрах качества воды (pH и Redox), статусе подключенного оборудования и состоянии датчиков с заданным интервалом времени с возможностью выгрузки данных в CSV- файл за любой период хранения;
  • оповещение о выходе контролируемых параметров за критически допустимый диапазон путем отправки тревожных сообщений, посредством e-mail, SMS или мессенджеров;
  • удаленное управление вспомогательным оборудованием (например, управление освещением бассейна, включение и отключение аттракционов, дополнительных насосов, и т. п.);
  • возможность интеграции LCS с программным обеспечением стороннего производителя через предоставляемый системой интерфейс REST API.

Технические особенности аппаратной части системы LCS

Конструктивно система мониторинга LCS реализована в виде единого блока в пластиковом корпусе. Подключение кабелей осуществляется через винтовые клеммы на основной плате, доступ к которой обеспечивается при снятой крышке блока. Ввод кабелей осуществляется через кабельные вводы. На лицевой крышке имеется светодиодный индикатор, показывающий статус работы системы.

  • В настоящее время выпускаются две модификации системы мониторинга LCS:

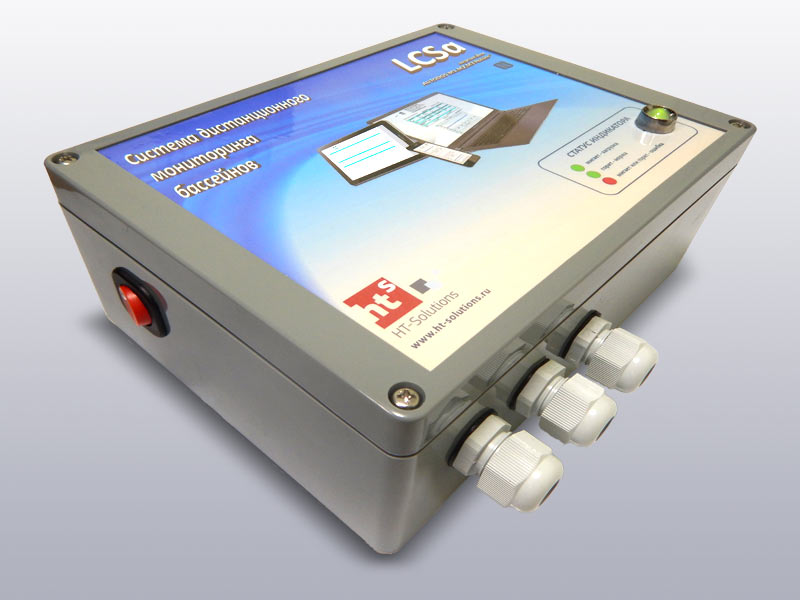

    1. Версия LCSa предназначена для подключения к оборудованию посредством интерфейса RS-485. Данная версия адаптирована для подключения оборудования Autodos M1, M2, M3 производства Páhlen (Швеция). При реализации соответствующей поддержки программным обеспечением система LCSa способна работать с оборудованием и других производителей, оснащенных коммуникационным интерфейсом RS-485 или RS-232. Например, подобным образом реализовано подключение к оборудованию Dinotec (Германия), PoolStyle (Россия).

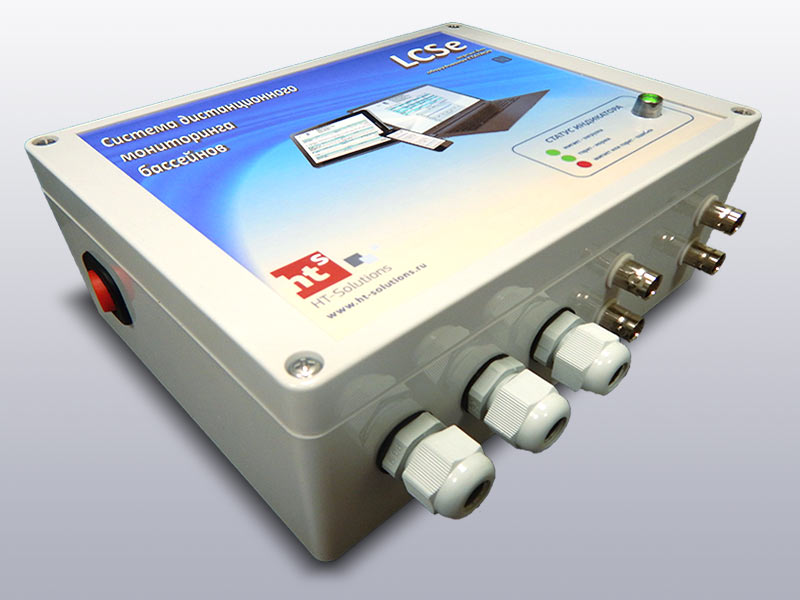

    2. Версия LCSe предназначена для подключения к оборудованию без внешних цифровых интерфейсов. Для контроля параметров воды система LCSe оснащена измерительным модулем с гальванической развязкой. Датчики подключаются непосредственно к системе LCSe, а с помощью соединительных кабелей осуществляется присоединение к штатным разъемам дозирующих устройств. При этом система самостоятельно измеряет параметры pH и Redox и никак не влияет на измерения показателей качества воды, производимые дозирующим оборудованием. Данная версия адаптирована для работы c оборудованием Etatron серии eMyPool, eONE, DLX, DLXB, BT (Италия), оснащенным входами для подключения внешних датчиков измерения уровня pH и Redox.
      Для обеспечения идентичности показаний значений pH и Redox, измеряемых дозирующим оборудованием, и значениями, измеряемыми системой LCSe, при первоначальном подключении осуществляется процедура синхронизации измерений. В дальнейшем, при осуществлении штатной калибровки дозирующего оборудования, такая процедура повторяется.
  • Для осуществления мониторинга вспомогательного оборудования, такого как дозирующие и циркуляционные насосы, электронагреватели, ультрафиолетовые облучатели и т. п., используются высоковольтные дискретные входы «AC», подключаемые к линиям электропитания контролируемых устройств.
  • Для мониторинга низковольтного вспомогательного оборудования и подключения вспомогательных датчиков (датчики протечки, датчики уровня реагентов, датчики потока и т. п.) могут использоваться низковольтные входы «DC», а также входы типа «сухой контакт».
  • Для подключения дополнительных цифровых датчиков температуры (DS18b20) используется двухпроводный интерфейс «1-wire» с питанием датчиков от шины данных.
  • Интерфейс RS-485, которым оснащена система LCS, помимо подключения дозирующего оборудования (версия LCSa), позволяет интегрировать в систему различные дополнительные устройства. В частности, реализована поддержка модулей анализа параметров электросети МЭ110 производства ОВЕН (Россия). Данное устройство может быть установлено в электрощите и подключено к системе по двухпроводной линии.
  • Удаленное управление дозирующими и вспомогательным оборудованием (если это предусмотрено производителем) осуществляется встроенными в систему реле. При подключении мощных нагрузок данные реле могут управлять внешними контакторами.
  • WEB —доступ к устройству осуществляется по протоколу HTTP как с использованием «белого» IP-адреса, так и через VPN-сервер при отсутствии выделенного публичного IP-адреса.
  • Подключение к сети Интернет осуществляется через LAN-порт (разъем RJ-45) или с помощью беспроводного WiFi-соединения. Для организации основного или резервного канала может использоваться 3G/LTE USB-модем.
  • В случае отсутствия доступа к сети Интернет LCS может использоваться автономно. В этом случае просмотр данных может осуществляться при непосредственном подключении к устройству, либо посредством доступа через внутреннюю локальную сеть.
  • Для удобства доступа к WEB-интерфейсу LCS имеет встроенную NFC-метку, позволяющую получить доступ, прикоснувшись смартфоном, оснащенным NFC-модулем, к передней панели LCS.

Особенности программной части системы LCS

Система содержит уникальное программное ядро собственной разработки, позволяющее достаточно гибко наращивать номенклатуру подключаемого оборудования и датчиков, и оперативно адаптировать функционал системы под конкретную задачу.

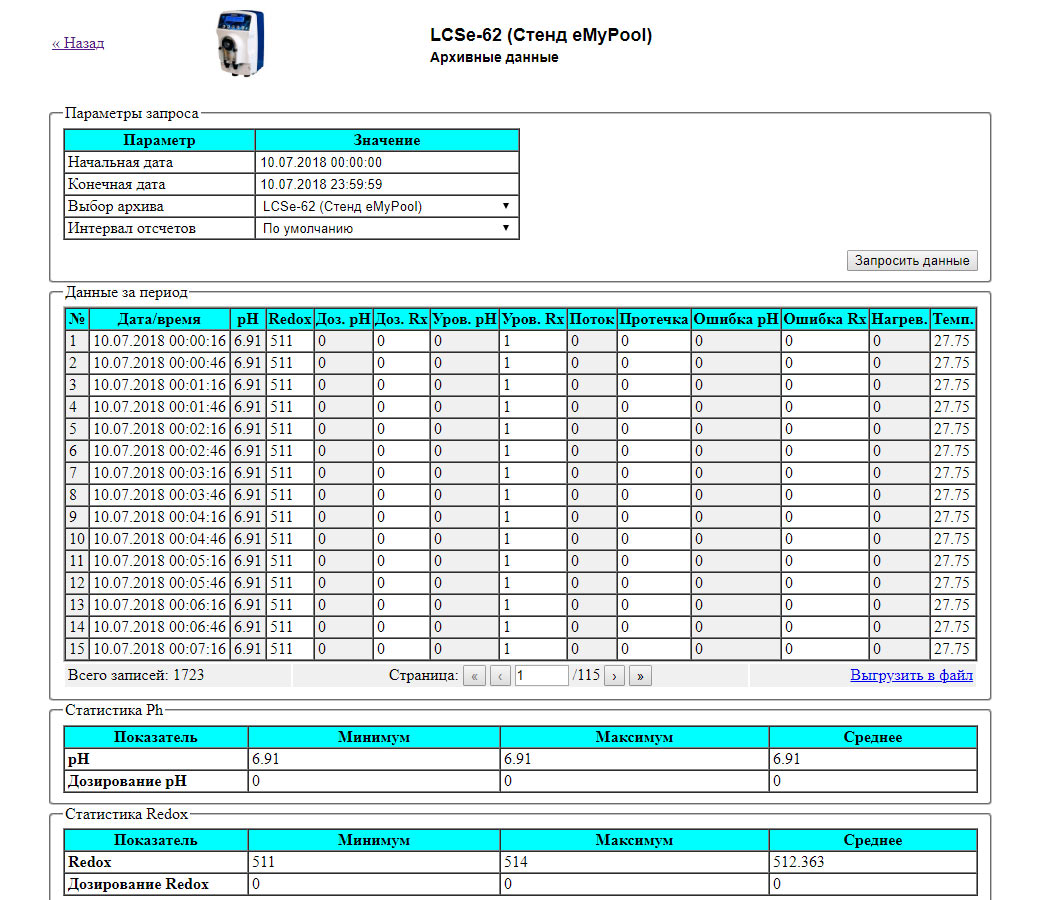

В системе мониторинга предусмотрено два уровня авторизации пользователей: «пользовательский» — для текстового и графического отображения измеряемых параметров, вычисляемых статистических значений, текущего статуса подключенного оборудования и отображения ошибок, управления реле, а также для просмотра и выгрузки из архивов собираемых данных, и «административный» — для конфигурирования параметров системы.

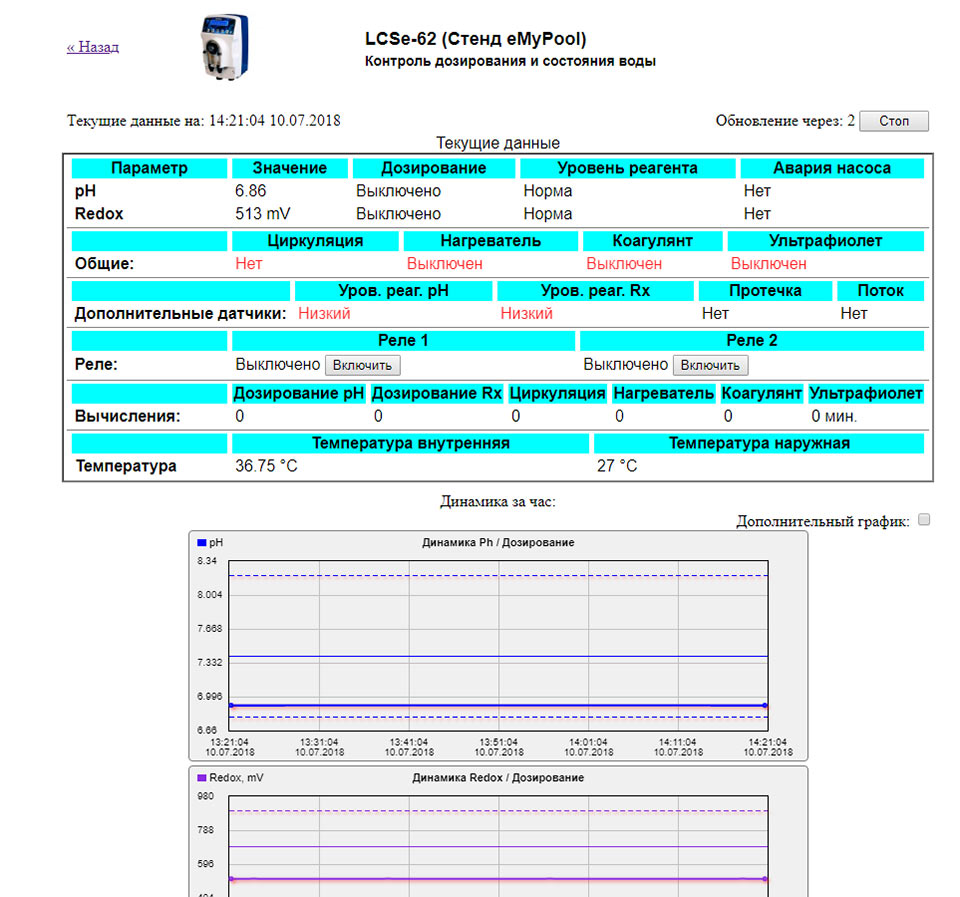

В «пользовательском» режиме на экран выводятся все заданные в режиме «администрирования» параметры и графики. На отрытой WEB-странице осуществляется периодическое обновление информации и графиков.

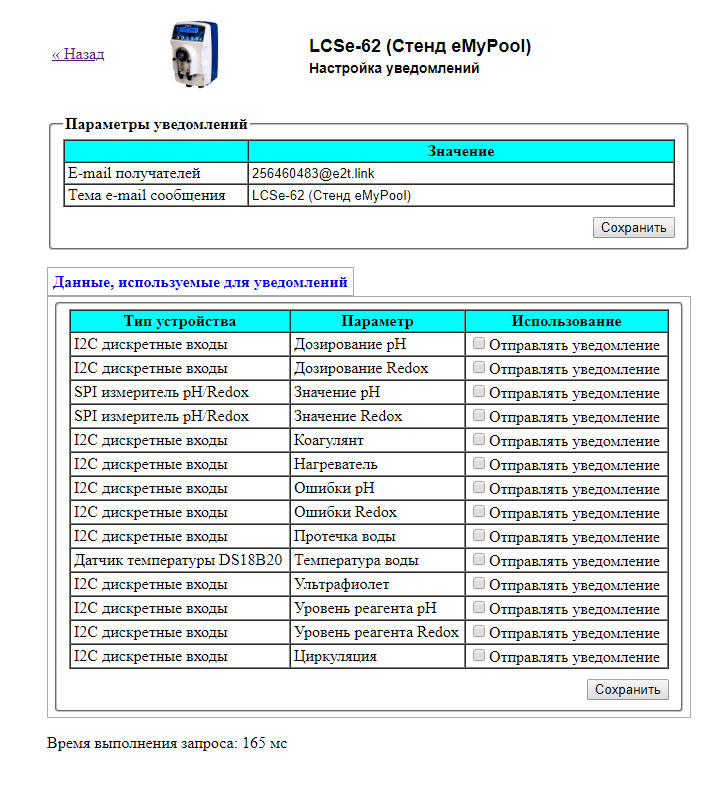

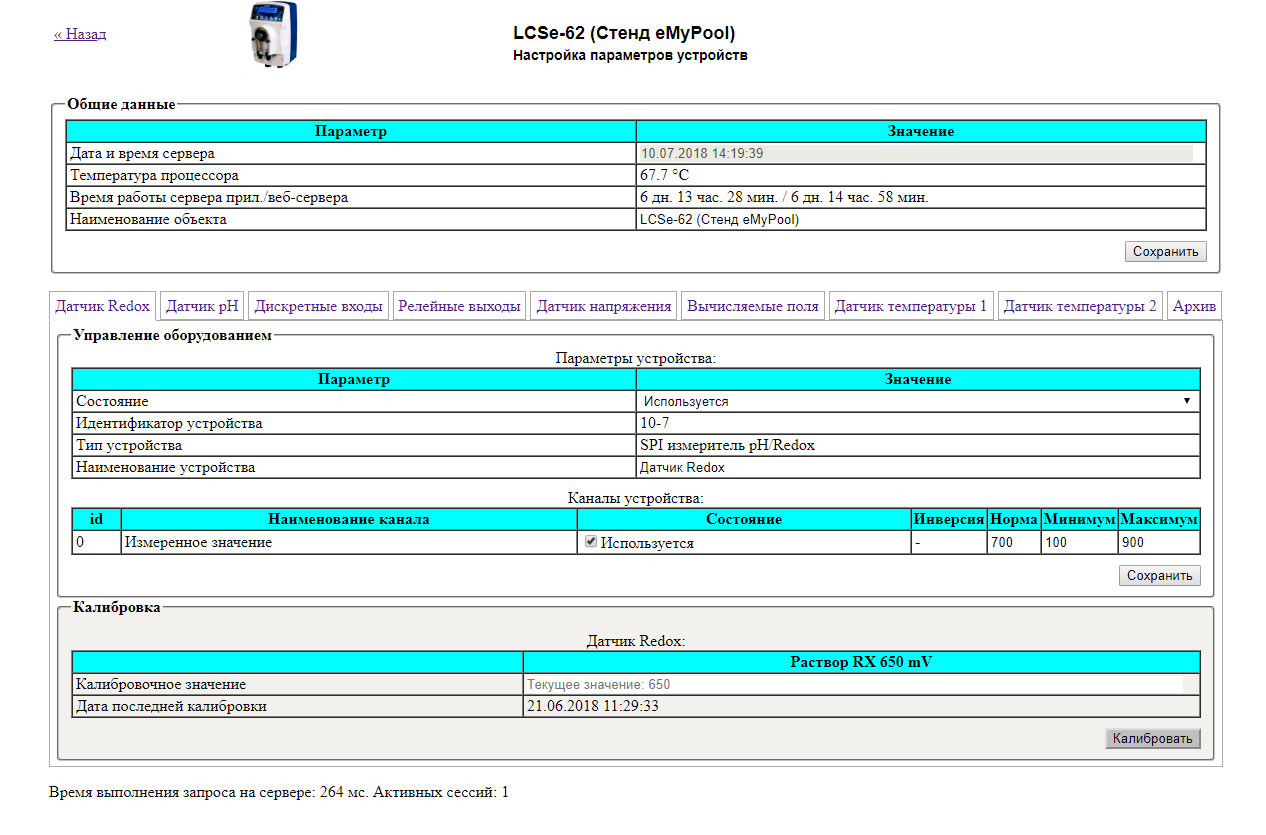

В режиме «администрирования»:

  • предусмотрено формирование набора контролируемых параметров для мониторинга, в зависимости от типа подключенного оборудования и датчиков, а также определение рабочих диапазонов, при выходе за которые будут формироваться статусы ошибок и генерироваться уведомления, отравляемые по e-mail, SMS или мессенджеры;
  • определяются наборы статистических вычисляемых параметров (время работы насосов дозирования, циркуляции, нагревателей и т.п.) за последние сутки или с конкретного момента;

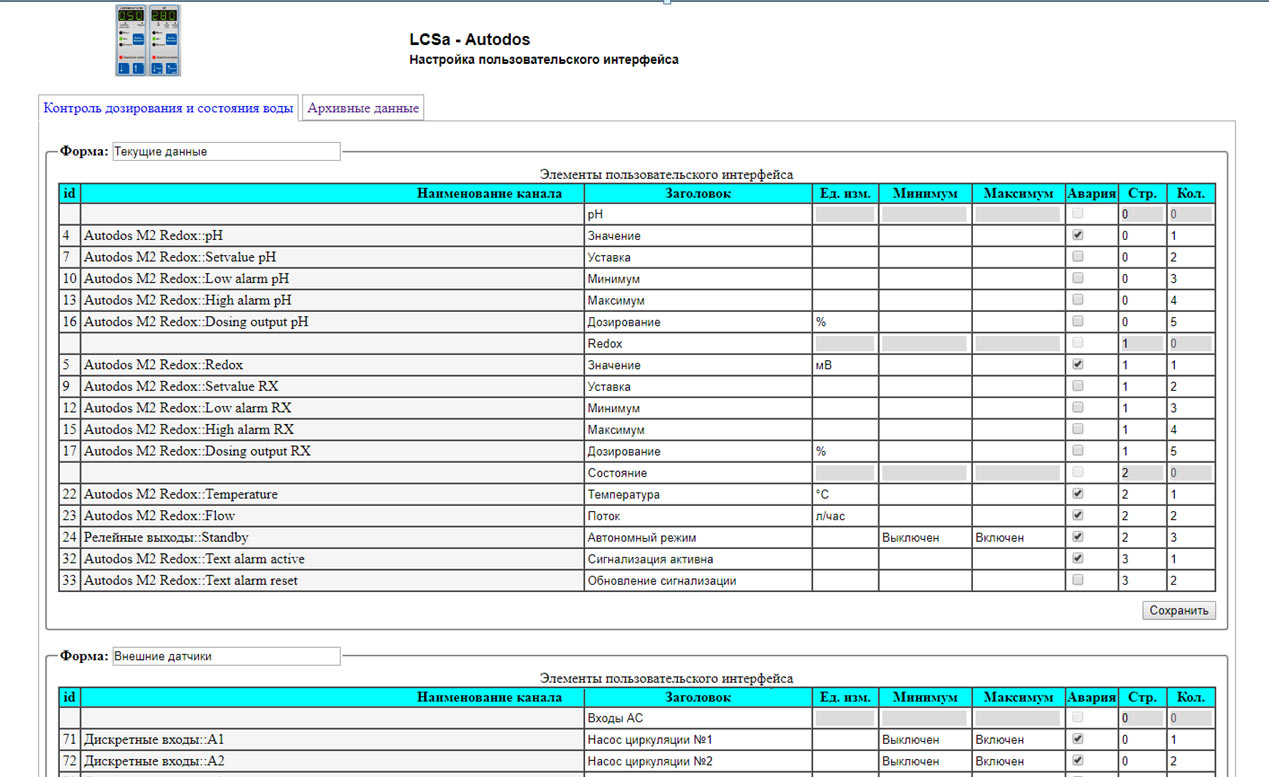

  • производится настройка вида отображения контролируемых параметров, определяется их название, единицы измерения и т. п., определяются типы и количество графиков;
  • осуществляется настройка уведомлений и выбор параметров, выход которых за границы рабочих диапазонов, приводит к возникновению статуса ошибки и отправке уведомлений;
  • производится обновление программного обеспечения.

Сравнительные характеристики модификаций системы мониторинга LCS


Подключаемое оборудование Дозирующие насосы eMyPOOL, eONE, DLX, DLXB, BT (Etatron, Италия);
дозирующие насосы Seko, AquaViva, Steiel, Emec.
Возможно подключение аналогичного оборудования
Станции дозирования Autotos (Pahlen, Швеция), Alchemist (PoolStyle, Россия), PC DYNAMICS (Dinotec, Германия), DOS CL2 (SWIM-TEC, Германия)
Возможно подключение аналогичного оборудования
Модуль измерения pH (0..14) и Redox (-1000┘+1000 мВ) +
Интерфейс RS-485 для подключения доп. оборудования + +
Интерфейсы для подключения к сети Интернет Ethernet, WiFi
Подключение датчиков температуры DS18b20 + +
Глубина хранения архивных данных Не менее 1 года
Возможность интеграции с ПО сторонних производителей Имеется за счет реализации в системе интерфейса RESTAPI для доступа сторонних приложений
Количество гальванически развязанных входов типа «AC» (40┘280 В АС) 6 4
Количество гальванически развязанных входов типа «DC» (10...36 В DС) 2 2
Количество гальванически развязанных входов типа «сухой контакт» 2 2
Количество реле 5,0 A 1 1
Количество реле 0,1 A 1 1
Габаритные размеры, мм (без кабельных вводов) 200х150х75
Напряжение электропитания 85...264 AC
120...370 DC
Условия эксплуатации Температура: 0...+40°С
Влажность: 20...90%
Способ монтажа На стену в непосредственной близости от дозирующего оборудования
