Система резервного энергоснабжения дома

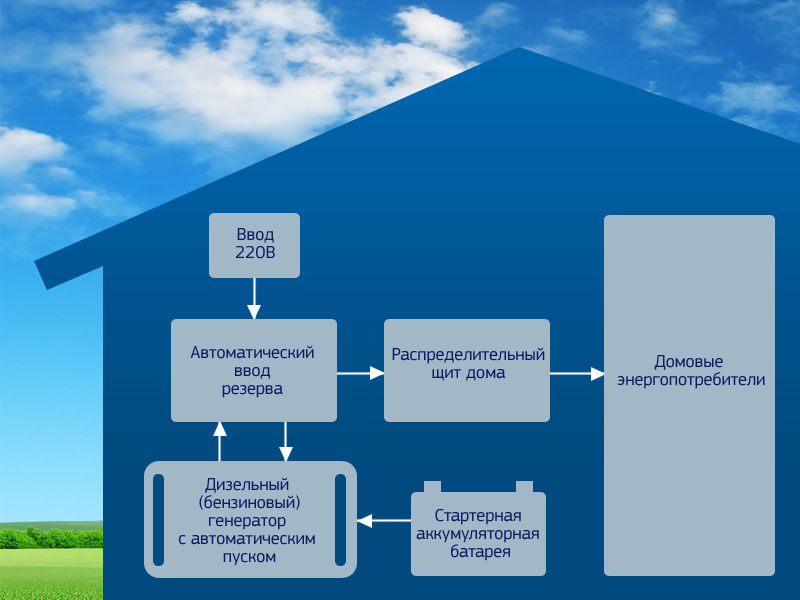

Рис. 1. Структурная схема системы

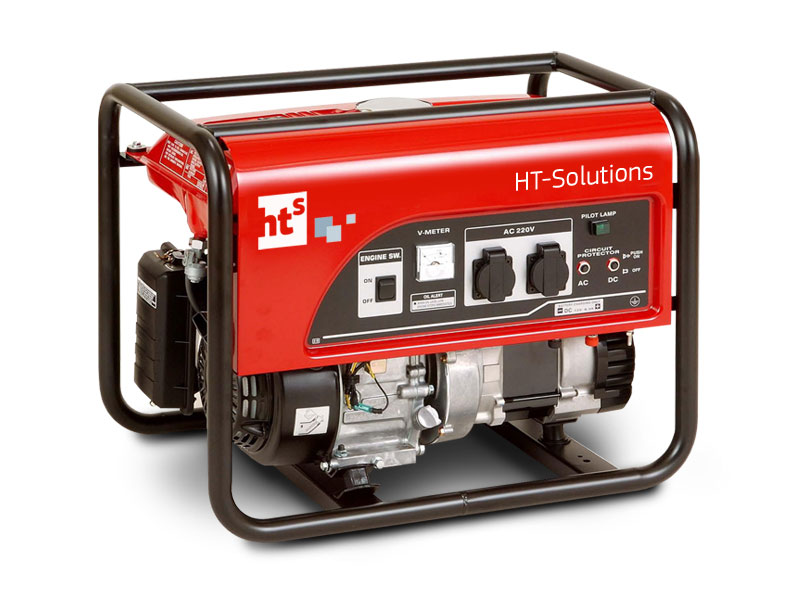

Рис. 2. Электрогенератор

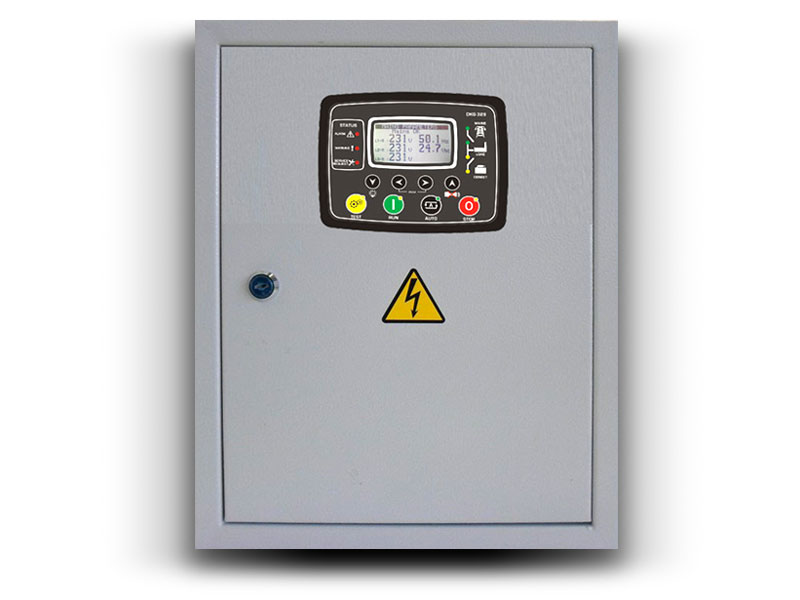

Рис. 3. Шкаф АВР



Предлагаемая система резервного энергоснабжения предназначена для обеспечения бесперебойной работы домашних приборов, оборудования, аппаратуры и освещения при отключении электросети на основном вводе, либо при выходе параметров напряжения или частоты основного ввода за допустимые пределы. Структурная схема системы приведена на Рис. 1.

Система бесперебойного электропитания состоит из электрогенератора и шкафа автоматического ввода резерва (АВР), обеспечивающего переключение электроснабжения дома на генератор в случае отключения основной линии электропитания.

Электрогенератор

Возможны два варианта:

Бензогенератор (БГУ) HUTER DY8000LX (Рном=6,5кВт, Рмакс=7,0кВт), оснащенный карбюратором с электромагнитным приводом заслонки холодного пуска для автоматического (дистанционного) запуска двигателя.

К преимуществам БГУ по сравнению с дизельными генераторами (ДГУ) можно отнести:

  • более низкую стоимость при одинаковой мощности с ДГУ;
  • облегченный пуск при низких температурах;
  • меньшая требовательность к качеству топлива.

Недостатки:

  • более высокая пожароопасность, особенно в жаркую погоду;
  • меньший моторесурс двигателя.

Дизельный (ДГУ) Hyundai DHY 8000LE (Рном=5,5кВт, Рмакс=6,0кВт), имеющий заводскую подготовку для использования в системах резервного энергоснабжения.

Плюсами предлагаемого ДГУ являются:

  • современный 4-х тактный дизель с непосредственным впрыском от известного автопроизводителя;
  • высокая топливная эффективность;
  • большой моторесурс;
  • в комплект поставки входит обслуживаемая кислотная АКБ.

Недостатки, присущие всем дизельным ДГУ:

  • более высокая стоимость (+20-30%) по сравнению с БГУ;
  • повышенная шумность;
  • необходимость в стартерной аккумуляторной батарее (АКБ) повышенной мощности из-за более высокой степени сжатия двигателя и наличия системы предпускового подогревателя, используемой в при запуске;
  • высокая требовательность к качеству используемого топлива и моторного масла, т. е. более высокие затраты на ТО;
  • необходимость использования в зимний период только специальных сортов дизельного топлива: «зимнего» (до −20°С) или «арктического» (до −38°С), имеющих малое содержание серы и низкую температуру замерзания;
  • для гарантированного пуска в холодный период рекомендуется установка системы обогрева двигателя или помещения в котором установлен ДГУ.

Однофазный генератор устанавливается в удобном для обслуживания месте. Для защиты генератора от атмосферных осадков и снижения шума от работающего электрогенератора может использоваться специальный уличный контейнер. Генератор, также, может быть размещен в приспособленном помещении.

Генератор имеет стартерную аккумуляторную батарею (АКБ), электрический стартер и специальный карбюратор с электрическим приводом заслонки холодного пуска, что позволяет обеспечить его запуск без участия человека (для БГУ). Двигатель генератора имеет защиту в случае снижения уровня масла ниже допустимого.

Шкаф АВР

Устанавливается в непосредственной близости от места ввода основной линии энергоснабжения дома и соединяется с генератором специальным кабелем. АВР построен на основе специализированного микропроцессорного контроллера DATAKOM DKG-109, силовых электромагнитных контакторов и имеет зарядное устройство стартерной АКБ.

АВР обеспечивает контроль и управление линиями основного ввода и генератора, а также обеспечивает контроль работы генератора. В случае штатной работы от основной линии АРВ коммутирует этот ввод на дом, при этом, на индикаторе контроллера отображаются текущие параметры электроснабжения (напряжение, частота, напряжение АКБ). В случае пропадания электропитания по основному вводу через заданный интервал времени АВР производит запуск генератора, обеспечивает прогрев двигателя и подает энергоснабжение на дом, таким образом, восстанавливая энергоснабжение.

После восстановления основного энергоснабжения АВР через заданный интервал времени производит переключение дома на основную линию, охлаждает двигатель генератора, обеспечивая его работу без нагрузки в течение заданного периода времени и останавливает его, приводя систему в исходное состояние. В процессе работы генератора на индикаторе контроллера отображаются текущие параметры электроснабжения (напряжение, частота, потребляемая мощность, напряжение АКБ, обороты двигателя, время работы двигателя и т. п.). Кроме того, обеспечивается контроль эксплуатационных параметров двигателя (обороты, уровень масла) и в случае их отклонения от нормы производится останов двигателя, предотвращая выход его из строя. Также, контроллер АВР обеспечивает возможность контроля ресурса (времени) работы двигателя, Соблюдение регламента обслуживания, рекомендуемого производителем, является залогом надежной и долговременной работы генератора.

Минимальное время ввода в рабочий режим генератора — 1-3 минуты и зависит от температуры окружающей среды, состояния двигателя и рекомендаций производителя.



Ориентировочные затраты на организацию системы резервного электроснабжения дома мощностью 5,5-6,5кВт (на 09.10.2016г.)

Вариант с бензиновым генератором (БГУ)

Шкаф АВР для генератора 32А

Наименование Цена, руб. Кол-во Стоимость,
руб.
Шкаф автоматического ввода резерва с контроллером Datakom DKG-109 для БГУ. Автоматы и контакторы Schneider Electric. 39 100 1 39 100
Работы по модернизации генератора (замена карбюратора, установка привода заслонки) 11 100 1 11 100
Пусконаладочные работы 15 000 1 15 000
Транспортные расходы (5 дней) 900 4 3 600
Итого:     68 800


Бензиновый генератор

Наименование Цена, руб. Кол-во Стоимость,
руб.
Генератор HUTER DY8000LX (6,5/7,0 кВт) 38 000 1 38 000
Аккумуляторная батарея для ИБП CSB GP12170 2 450 1 2 450
Уличный кожух для бензогенератора EK-1200 Silent 53 000 1 53 000
Гофротруба нержавеющая D25мм (отвод газов) 1 500 1,5 2 250
Итого:     95 700
Наценка, 10%:     9 500
Доставка:     5 000
Итого:     110 200
Всего:     179 000


Дополнительные аксессуары для контейнера (без учета наценки и доставки)

Наименование Цена, руб. Кол-во Стоимость,
руб.
Вытяжной вентилятор, 1500м куб./час 10 000 1 10 000
«Зимний пакет» (автоматические жалюзи, подогрев) 28 100 1 28 100
Уличный кожух для генератора EK-1400 Silent 64 000 1 64 000


Дополнительно система может быть оснащена оборудованием удаленного управления и контроля состояния.

В стоимость не включены работы и материалы по подключению системы резервного энергоснабжения с электросети дома.



Вариант с дизельным генератором (ДГУ)

Шкаф АВР для генератора 32А

Наименование Цена, руб. Кол-во Стоимость,
руб.
Шкаф автоматического ввода резерва с контроллером Datakom DKG-109 для ДГУ. Автоматы и контакторы Schneider Electric. 42 100 1 42 100
Пусконаладочные работы 15 000 1 15 000
Транспортные расходы (5 дней) 900 4 3 600
Итого:     60 700


Бензиновый генератор

Наименование Цена, руб. Кол-во Стоимость,
руб.
Генератор дизельный Hyundai DHY 8000LE (5,5/6,0 кВт) 75 000 1 75 000
Мини-контейнер для генератора EK-1200 Silent 53 000 1 53 000
Гофротруба нержавеющая D40мм (отвод газов) 1 800 1,5 2 700
Итого:     130 700
Наценка, 10%:     13 100
Доставка:     5 000
Итого:     148 800
Всего:     209 500


Дополнительные аксессуары для контейнера (без учета наценки и доставки)

Наименование Цена, руб. Кол-во Стоимость,
руб.
Вытяжной вентилятор, 1500м куб./час 10 000 1 10 000
«Зимний пакет» (автоматические жалюзи, подогрев) 28 100 1 28 100
Уличный кожух для генератора EK-1400 Silent 64 000 1 64 000


Дополнительно система может быть оснащена оборудованием удаленного управления и контроля состояния.

В стоимость не включены работы и материалы по подключению системы резервного энергоснабжения с электросети дома.
